1、高锰钢的化学成分

　　高锰钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是0.75%-1.45%。受冲击大，碳含量低。常用的高锰钢的牌号及其适用范围是：ZGMn13—1(C 1.10%～1.50%)用于低冲击件，ZGMn13—2(C1.00%～1.40%)用于普通件，ZGMn13—3(C0.90%～1.30%)用于复杂件，ZGMn13-4(C0.90%~1.20%)用于高冲击件。以上4种牌号钢的锰含量均为11.0%～14.0%。 锰含量在11.0%-14.0%之间，一般不应低于13%。超高锰钢尚无国标，但锰含量应大于18%。硅含量的高低，铬是提高抗磨性的，一般在2.0%左右。 常用来制作挖掘机的铲齿、圆锥式破碎机的轧臼壁和破碎壁、颚式破碎机鄂板、球磨机衬板、板锤、锤头等。

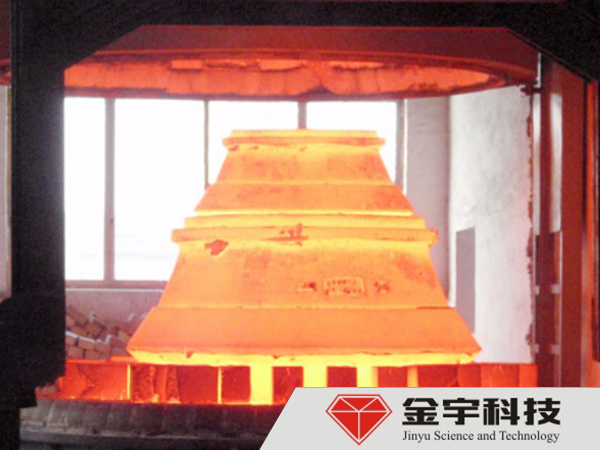

　　2、优质炉料是质量保证

　　入炉材料是由化学成分决定的。主要炉料是优质碳素钢(或钢锭)、高碳锰铁、中碳锰铁、高碳铬铁及高锰钢回炉料。这里特别提醒的是有人认为只要化学成分合适，就可以多用回炉料。这个理解是不对的。某些厂之所以产品质量不佳，皆出于此。不仅高锰钢、超高锰钢，大多金属铸件，都不可以过多的使用回炉料，那么，回炉料过剩该如何?只要把废品降低，回炉料就不会过剩。

　　高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性，所以请广大朋友们注意了。

　　3、无磁钢

　　无磁是高锰钢的较为突出的特点，也是较好分辨的属性。常在电机工业中用于制作护环等。这类钢的密度为7.87～7.98g/cm3。由于碳、锰含量均高，钢的导热能力差。导热系数为12.979W/(m•℃)，约为碳素钢的1/3。由于钢是奥氏体组织，无磁性，其磁导率μ为1.003～1.03(H/m)，一些需要无磁性的工况条件可以选用。
