产品中心
全部分类
浏览量:
1000
高铬铸件
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

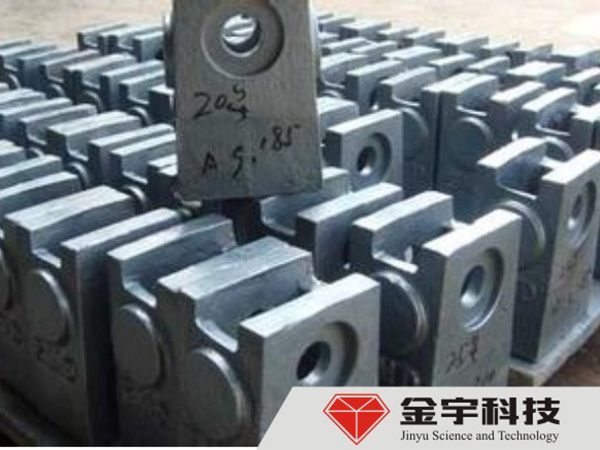

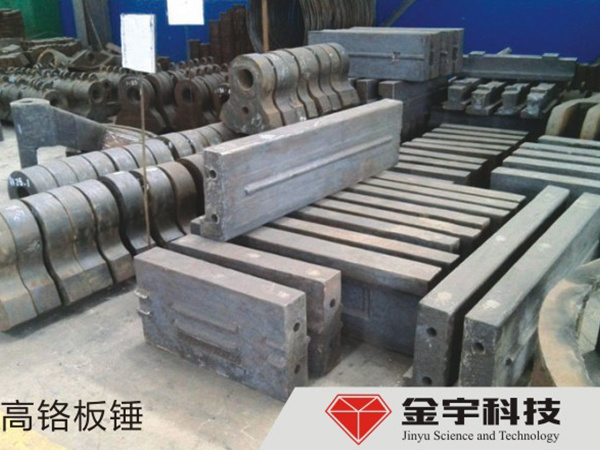

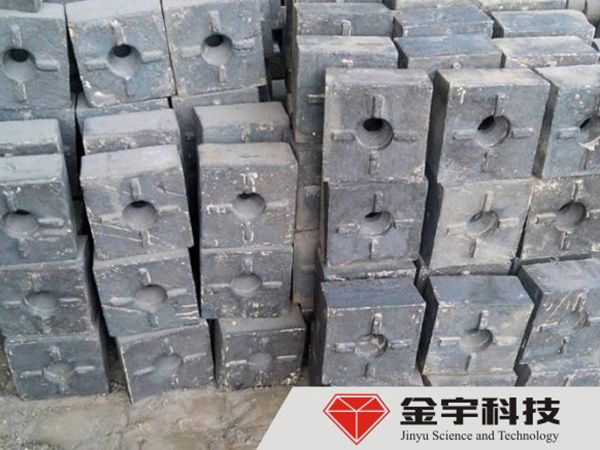

高铬铸铁是高铬白口抗磨铸铁的简称，属铬系抗磨铸铁的一个重要分支，是继镍硬铸铁后发展起来的第三代抗磨白口铸铁。高铬铸铁一般泛指含Cr量在11-30%之间，含C量在2.0-3.6%之间的合金白口铸铁，是一种性能优良而受到比较重视的抗磨材料。它兼具良好的抗高温和抗腐蚀性能，加之生产便捷、成本适中，是当代性价比较高的抗磨损材料，常用来生产球磨机高铬衬板、高铬板锤、高铬复合锤头等。
我国抗磨白口铸件国家标准(GB/T8263)规定了高铬白口铸件的牌号、成分、硬度及热处理工艺和使用特性。其典型成分及工艺如下表：
表1 高铬铸铁的牌号及化学成分(%)
| 牌号 | C | Mn | Si | Ni | Cr | Mo | Cu | P | S |
| KmTBCr12 | 2.0-3.3 | ≤2.0 | ≤1.5 | ≤2.5 | 11.0-14.0 | ≤3.0 | ≤1.2 | ≤0.10 | ≤0.06 |
| KmTBCr15Mo | 2.0-3.3 | ≤2.0 | ≤1.2 | ≤2.5 | 11.0-18.0 | ≤3.0 | ≤1.2 | ≤0.10 | ≤0.06 |
| KmTBCr20Mo | 2.0-3.3 | ≤2.0 | ≤1.2 | ≤2.5 | 18.0-23.0 | ≤3.0 | ≤1.2 | ≤0.10 | ≤0.06 |
| KmTBCr26 | 2.0-3.3 | ≤2.0 | ≤1.2 | ≤2.5 | 23.0-30.0 | ≤3.0 | ≤1.2 | ≤0.10 | ≤0.06 |
表2 高铬铸铁的硬度
| 牌号 | 铸态或去应力处理 | 硬化态或硬化态去应力处理 | 软化退化态 | |||
| HRC | HBW | HRC | HBW | HRC | HBW | |
| KmTBCr12 | ≥46 | ≥450 | ≥56 | ≥600 | ≤41 | ≤400 |
| KmTBCr15Mo | ≥46 | ≥450 | ≥58 | ≥650 | ≤41 | ≤400 |
| KmTBCr20Mo | ≥46 | ≥450 | ≥58 | ≥650 | ≤41 | ≤400 |
| KmTBCr26 | ≥46 | ≥450 | ≥56 | ≥600 | ≤41 | ≤400 |
表3 高铬铸铁件热处理规范
| 牌号 | 软化退火处理 | 硬化处理 | 去应力处理 |
| KmTBCr12 | 920-960℃保温1-8h，缓冷至700-750℃保温4-8h,冷至600℃以下出炉空冷或炉冷 | 920-980℃保温2-6h，出炉空冷 | 200-300℃保温2-8h，出炉空冷或炉冷 |
| KmTBCr15Mo | 920-960℃保温1-8h，缓冷至至700-750℃保温4-8h,缓冷至600℃以下出炉空冷或炉冷 | 920-980℃保温2-6h，出炉空冷 | 200-300℃保温2-8h，出炉空冷或炉冷 |
| KmTBCr20Mo | 960-1000℃保温1-8h，缓冷至至700-750℃保温4-10h,缓冷至600℃以下出炉空冷或炉冷 | 960-1020℃保温2-6h，出炉空冷 | 200-300℃保温2-8h，出炉空冷或炉冷 |
| KmTBCr26 | 960-1060℃保温2-6h，出炉空冷 |
美国高铬铸铁执行标准为ASTMA532M，英国为BS4844，德国为DIN1695，法国为NFA32401。俄罗斯在前苏联时期曾研制了12-15%Cr、3-5.5%Mn，壁厚达200mm的球磨机衬板，现执行ҐOCT7769标准。特别值得一提的是在近一个世纪里，曾为抗磨白口铸件做出了卓越贡献的美国克莱梅克斯(Climax)钼业公司。1928年该公司首先发明了镍硬铸铁，把抗磨铸铁科技推向了一个新的高度。1974年为纪念国际GIFA，在杜赛尔多夫展览会上展示了名为“神秘1号”和“神秘2号”。即经典的高铬抗磨铸铁153(Cr15Mo3)和1521(Cr15Mo2Cu)，现如今克莱梅克斯公司执行高铬铸铁标准如下，
表4 美国Climax钼公司规定的高铬铸铁成分(质量分子数)%
| 成分 | 12月1日 | 3月15日 | 2015/2/1 | 2020/2/1 | |||
| 牌号 | 超高碳 | 高碳 | 中碳 | 低碳 | |||
| C | 3.0-3.5 | 3.6-4.3 | 3.2-3.6 | 2.8-3.2 | 2.4-2.8 | 2.8-3.5 | 2.6-2.9 |
| Cr | 11月14日 | 14-16 | 14-16 | 14-16 | 14-16 | 14-16 | 18-21 |
| Mo | 0.5-1.0 | 2.5-3.0 | 2.5-3.0 | 2.5-3.0 | 2.4-2.8 | 1.9-2.2 | 1.4-2.0 |
| Cu | <1.0 | - | - | - | - | 0.5-1.2 | 0.5-1.2 |
| Mn | 0.5-0.8 | 0.7-1.0 | 0.7-1.0 | 0.5-0.8 | 0.5-0.8 | 0.6-0.9 | 0.6-0.9 |
| Si | 0.5-0.8 | 0.3-0.8 | 0.53-0.8 | 0.3-0.8 | 0.3-0.8 | 0.4-0.8 | 0.4-0.9 |
| S | <0.05 | <0.05 | <0.05 | <0.05 | <0.05 | <0.05 | <0.05 |
| P | <0.10 | <0.10 | <0.10 | <0.10 | <0.10 | <0.06 | <0.06 |
| 空冷时不出现珠光体的断面(mm) | - | 70 | 90 | 120 | 200① | >200 | |
| 硬度HRC | 铸态 | 60-67 | 51-56 | 50-54 | 44-48 | 50-55 | 50-54 |
| 淬火 | 62-67 | 60-65 | 58-63 | 60-67 | 60-67 | ||
| 退火 | 40-44 | 36-42 | 35-40 | 40-44 | 38-43 | ||
扫二维码用手机看
相关文章
-
2022.05.13 郑州市生态环境局刘科长一行莅临金宇参观并指导工作 - 郑州永通特钢董事长董书通莅临我公司参观指导 2022.04.25
- 万家灯火元宵闹 一碗汤圆瑞气盈 2022.02.15
- 河南金宇为全体员工发放新春福利 2022.01.21
- 腊八节——愿您万事“粥”全，幸福平安 2022.01.10
- 秋天的第一份温暖 来自金宇公司的中秋礼品 2021.09.17
-
2022.05.20 下面讲一讲合金锤头制造技术的重要性
合金锤头的生产工艺是否有效严重危及粉碎机的工作效率和生产能力，因此只有严格控制合金锤头的生产工艺，才能使合金锤头的质量更加稳定，小编带大家了解合金锤头制造工艺的重要性。合金锤头大多采用高铬耐磨生铁制成，高铬铸铁具有优良的流动性和很大的溃散性，可以延长它的使用寿命。 - 破碎机锤头磨损严重如何处理？ 2022.05.05
- 锤式破碎机耐磨配件锤头选购需要注意哪些因素 2022.04.20
- 教您如何正确挑选破碎机锤头 2022.04.05
- 破碎机锤头使用寿命怎样才能更长久 2022.03.21
- 如何选购破碎机锤头和延长使用时间？ 2022.03.06
我要留言
意向说明
联系信息
基本信息
联系方式与职位
企业信息
